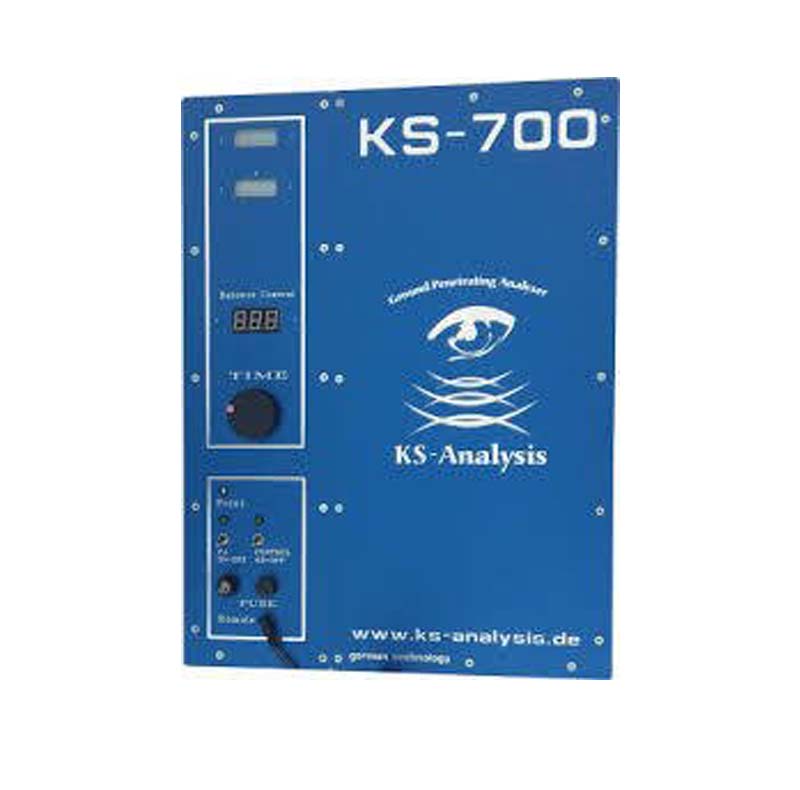

KS 700 Yeraltı Görüntüleme

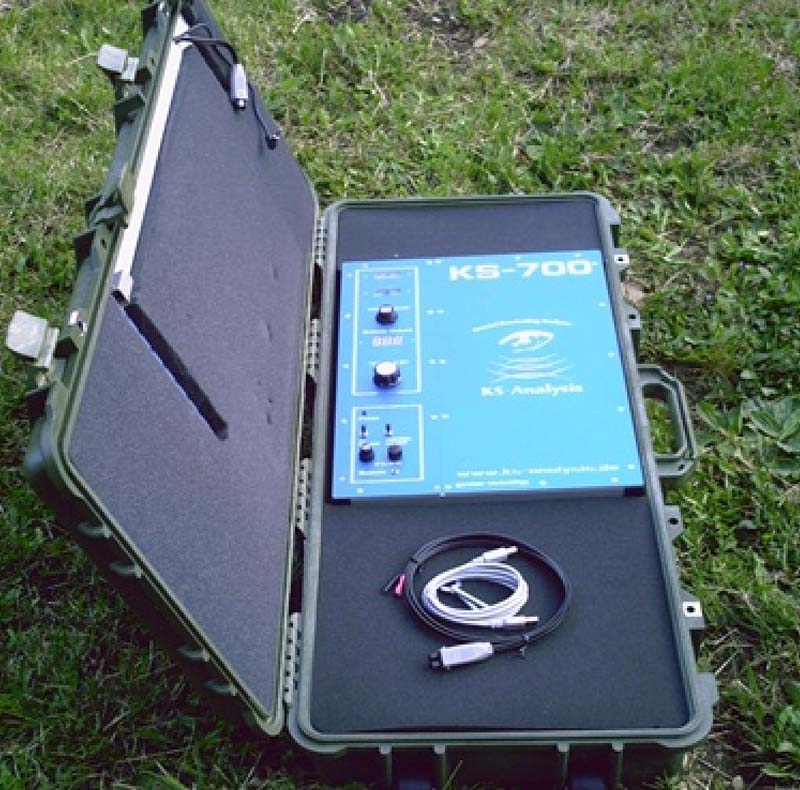

KS-700 cihazı yeraltındaki boşlukların lokalizasyonu/yerlerinin belirlenmesi için geliştirilmiştir. Bu bir yer radarıdır (Ground Penetrating Radar-GPR) ve “FMCW-radar” prensibine göre çalışmaktadır. Yer radarı sert zemin yapısında 0 m – 40 m arasındaki derinliklerde araştırma yapar. Kalkerli zemin yapısında, 60 m. derinlikte 2. Dünya savaşından kalan tünelleri tespit ettik; bu tüneller 5 m genişlikte ve 7 m derinlikteydi. Web sitemizin referanslar sayfasında belirtildiği gibi; bu cihaz ile 18. Yüzyıldan kalan daha küçük yeraltı boşluklarının yerleri belirlendi, kömür madeni ocaklarına doğru yeraltı sürünme kanalları tespit edildi. Bu kanallar yerin 26,3 m derinliğinde bulunuyordu ve yer radarı ile kolayca belirlendi. Yer radarımız ile yeraltında gömülü bulunan metallerin tespiti de yapılmaktadır; cihazımız güney ülkelerde daha çok bu tip yeraltı aramaları için kullanılmaktadır.  Bodrum katları, sığınak, tünel vs. gibi boşlukların, metallerin belirlenmesinde; ayrıca kanalların, yeraltına döşenmiş hatların (elektrik, su hatları), eski maden ocaklarının ve benzeri daha çok yerlerin tespitinde. Bu radar, ölçüm verilerinialmakta ve bu veriler ölçüm esnasında canlı olarak Tablet PC’de 2D-Grafik halinde anında sergilenmektedir.

Çoğu üreticiler çeşitli frekans alanları ve bu nedenle farklı antenler sunuyorlar. Frekans ne kadar düşük olursa o kadar çok derinliğe erişilir/inilir, fakat çözünürlük de o derecede daha kötü olur. Çözünürlüğün anlamı: Düşük frekans ile küçük bir nesneyi bulmak mümkün değildir, fakat daha iyi bir derinlik performansına ulaşılır. Bu nedenle kimi imalatçılar çeşitli frekans alanlarında farklı antenler sunan darbe (puls) radarlarını üretmekte. Jeofizik çelişkiyi en iyi mertebede ortadan kaldırmak için, uzlaşmacı bir çözüm bulmak zorunluluğu ortaya çıktı. Kendi cihazlarımızla bu sorunu çözdük. FMCW radar üzerine uzmanlaştık ve böylelikle bir taraftan zemin yapısına göre çok iyiderinliğe nüfuz eden ve kabul edilebilir uygun çözünürlük sunan bir çalışma frekansı seçtik.

Bu nedenle çeşitli antenlere ihtiyacımız yoktur.

Yer radarının sevkiyatı esnasında kullanım kılavuzu CD’si birlikte gönderilir. Bu kullanım kılavuzunda ölçme süreci yazılım ayarları ve cihazın ayarlanması açıklanmakta ve gösterilmektedir. Dünya çapında müşterilerimiz bulunduğundan bir video film hazırladık, video filmin içeriği;

1. Yer radarının kurulması,
2. Yer radarının çalıştırılmasına başlanılması,
3. Yazılımın ayarlanması,
4. Komple ölçme süreci,
5. Ölçüm diyagramlarının değerlendirilmesi,
6. Ölçüm verilerinin kaydedilmesi,
7. Yer radarının kapatılması.

2D yazılım çalıştırıldığında İngilizce lisanı görülür. Yazılım İngilizce, Almanca ve Türkçe lisanındadır.

Kullanım Alanları:

• Yeraltındaki sorunlu kalıntıların, atıkların araştırılmasında
• İnşaat öncesi etüt çalışmalarında
• Riskli madencilik hasarları ve toprak hareketlerinde
• Yeraltı bodrumlarının, geçit sistemlerinin ve maden galerilerinin, tünellerin vs. lokalizasyonunda
• Yeraltındaki boru, hat, duvar vs. gibi nesne ve objelerin, ayrıca boşlukların, yeraltı sularının ve su kaynaklarının lokalizasyonunda
• Arkeolojide ve diğer birçok yeraltı tarama, arama ve araştırmalarında.

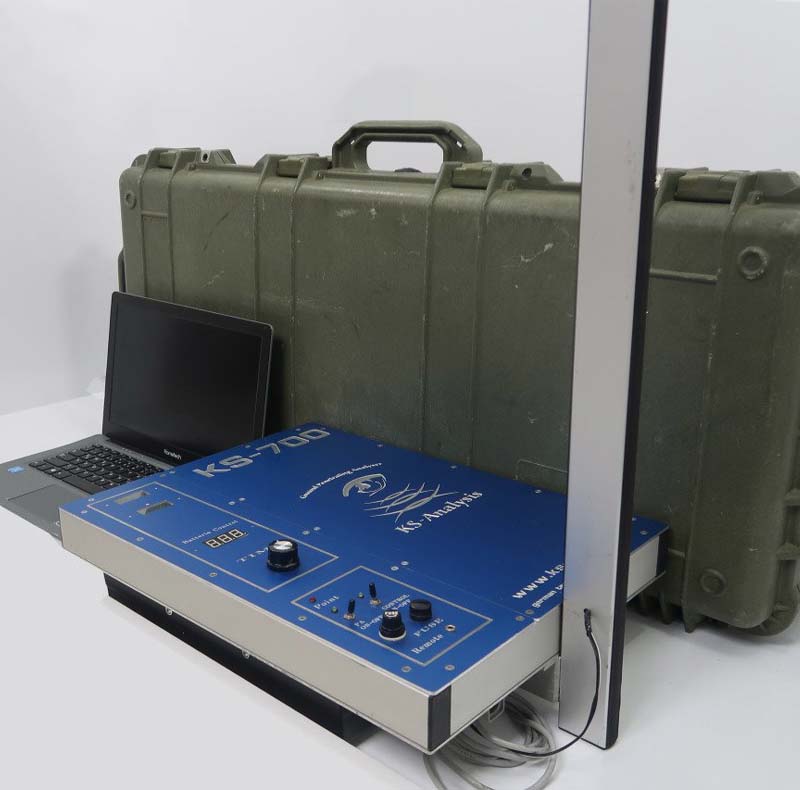

Cihazın Tarifi: FMCW yer radarı

Ağırlık: 5,1 kg (aküsüz)

Sabit şekilde monte edilmiş anten, antenin değiştirilmesi mümkün değil

Dizüstü bilgisayar ile ölçümlerin yerinde değerlendirilmesi (aksesuara dâhil değil)

İletişim sistemi: MS-Windows 2D veri görselleştirme yazılımı ve Areal (alansal) ölçüm

Ebadı: 44 x 33 x 20 cm Tek kişi tarafından rahatlıkla taşınır

Radar elektronikleri için, her türlü oto aküsü şarj cihazı ile şarj edilebilen 12 V 18 Ah kurşun-asit aküsü ile kullanma (aksesuara dâhil değil).
